Оптимизация загрузки контейнеров и машин в 1С: схема и 3D

Какую задачу решает оптимизация загрузки контейнеров

Склад собирает отгрузку бытовой техники: кондиционеры, вентиляторы, пылесосы. Заказов несколько, коробки разного размера, под рукой Газель и контейнер на 20 футов. Менеджер выбирает, сколько машин заказать, что в какую поставить и как не перегрузить кузов. Если решать на глаз, одна машина уезжает полупустой, а часть груза остаётся на складе.

Расширение для 1С берёт позиции из заказов клиента и реализаций, габариты и вес упаковок, размеры транспортных средств и считает укладку. Результат расчёта:

• число машин;
• заполнение каждой машины;
• схема размещения;
• таблица координат;
• печатная форма для грузчиков и водителя.

Основное назначение

Разработка отвечает на вопрос: как перевезти этот груз наименьшим числом машин и не нарушить правила укладки. Расчёт учитывает:

• длину, ширину, высоту и вес каждой упаковки;
• габариты и грузоподъёмность кузова или контейнера;
• запрет ставить груз сверху и предельный вес на упаковке;
• положение упаковки: на боку или вертикально;
• зазоры до стенок и потолка;
• порядок выгрузки по адресам.

Документы попадают на вкладку «Отгрузочные документы», их строки превращаются в «Отгружаемые позиции», кнопка «Расчёт загрузки» запускает компоненту OzkPacker, результат появляется во вкладках «Протокол», «Схема загрузки», «3D-схема», а подменю «Печать» выводит лист загрузки и маршрутный лист.

Результат расчёта показывают вкладки «Протокол», «Схема загрузки» и «3D-схема», а печатные формы выводит подменю «Печать».

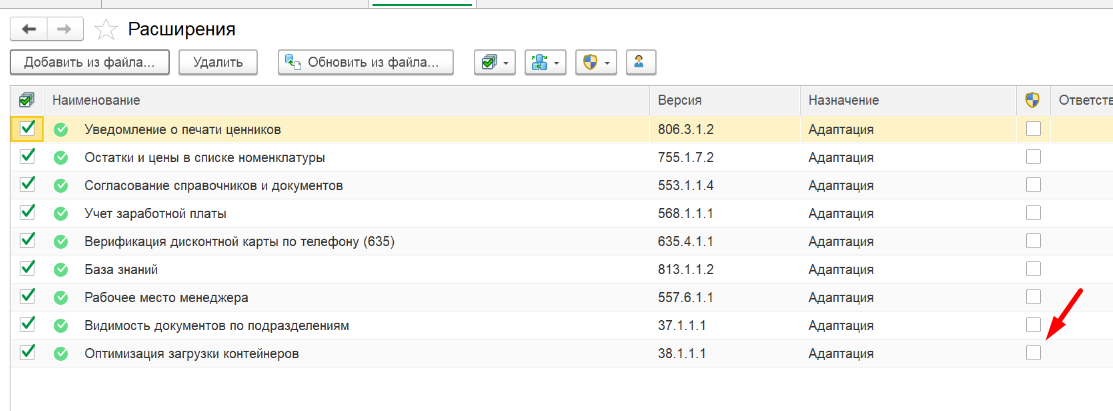

Настройка расширения

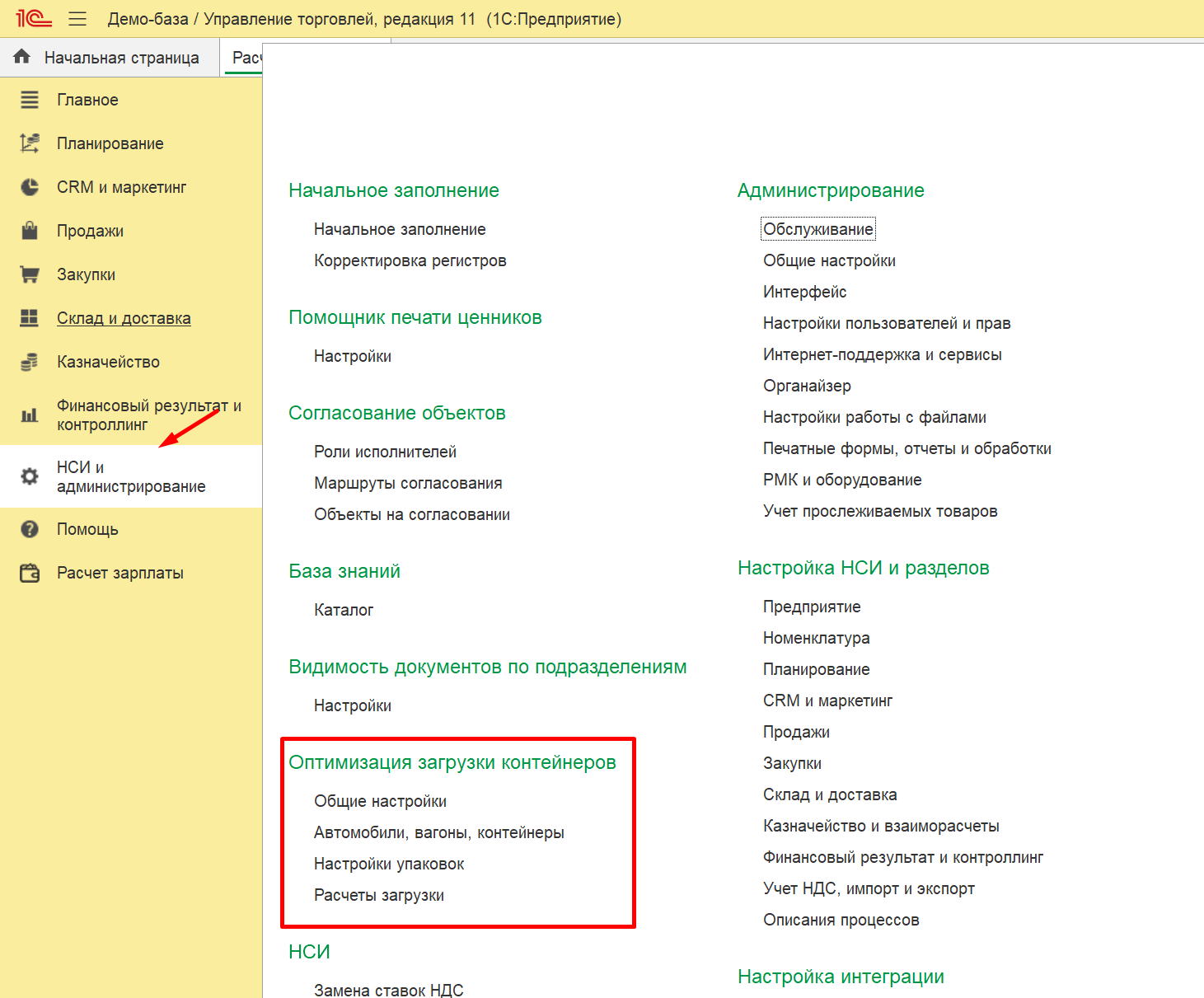

Команды разработки лежат в разделе «Администрирование». Начните с формы «Общие настройки».

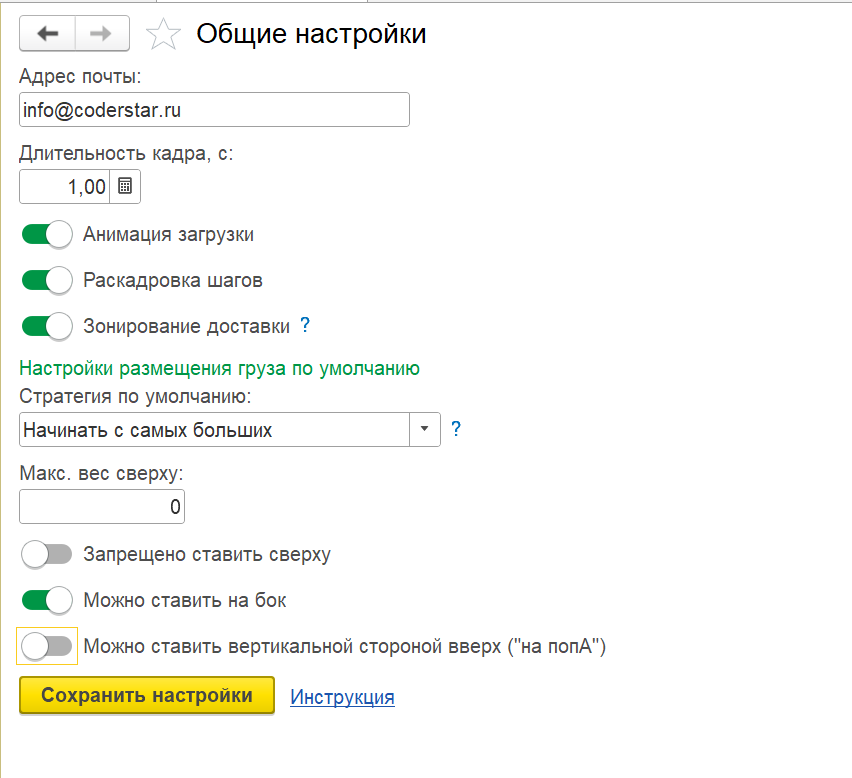

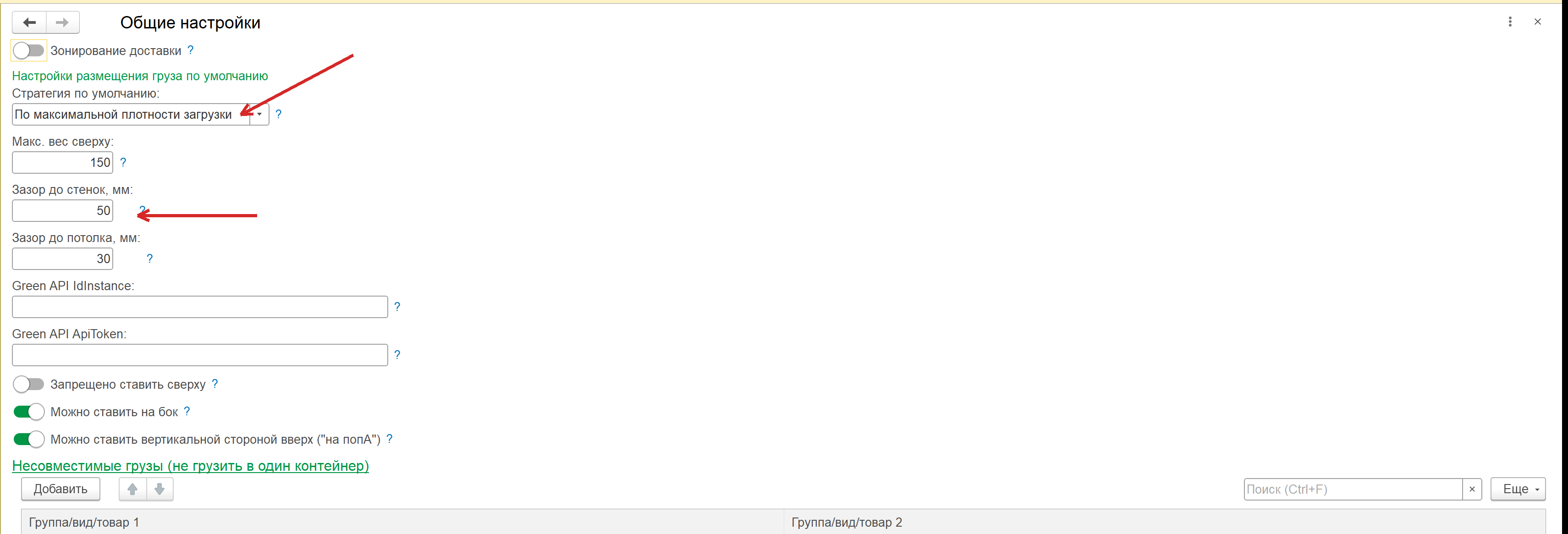

Общие настройки

Три стратегии расчёта:

Кнопка «Создать типовые ТС» заводит готовые машины: Еврофуру, контейнеры на 20 и 40 футов, Газель. Повторное нажатие дублей не создаёт. «Сохранить настройки» фиксирует изменения, «Справка» открывает описание формы, а ссылка «Инструкция» ведёт к подробной инструкции.

Транспортные средства

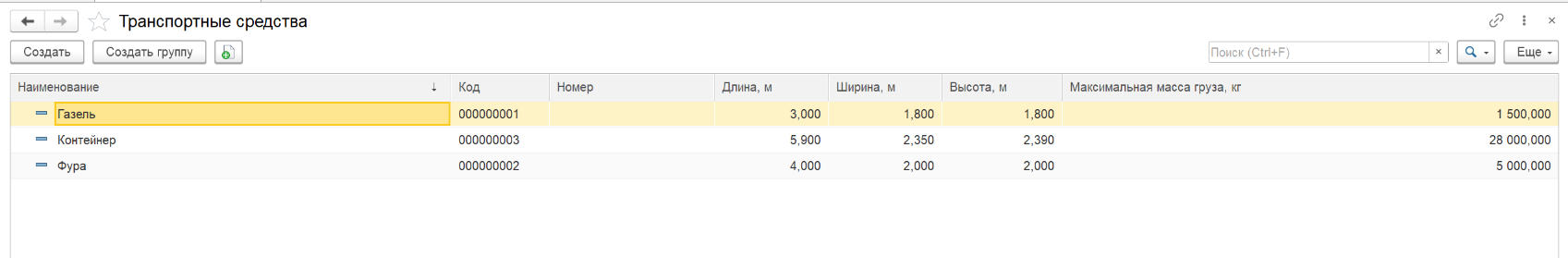

Справочник хранит машины и контейнеры. В списке колонки:

• «Наименование», «Код», «Номер»;
• «Длина, м», «Ширина, м», «Высота, м»;
• «Максимальная масса груза, кг»;
• «Зазор до стенок, мм».

В примере заведены Газель (3,0 × 1,8 × 1,8 м, 1 500 кг) и «Контейнер 20 футов» (5,9 × 2,35 × 2,39 м, 28 000 кг). Кнопки «Создать» и «Создать группу» добавляют машину или группу.

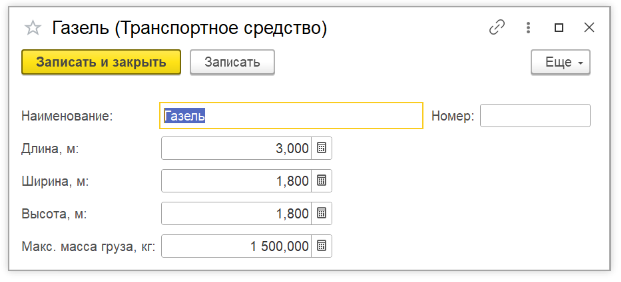

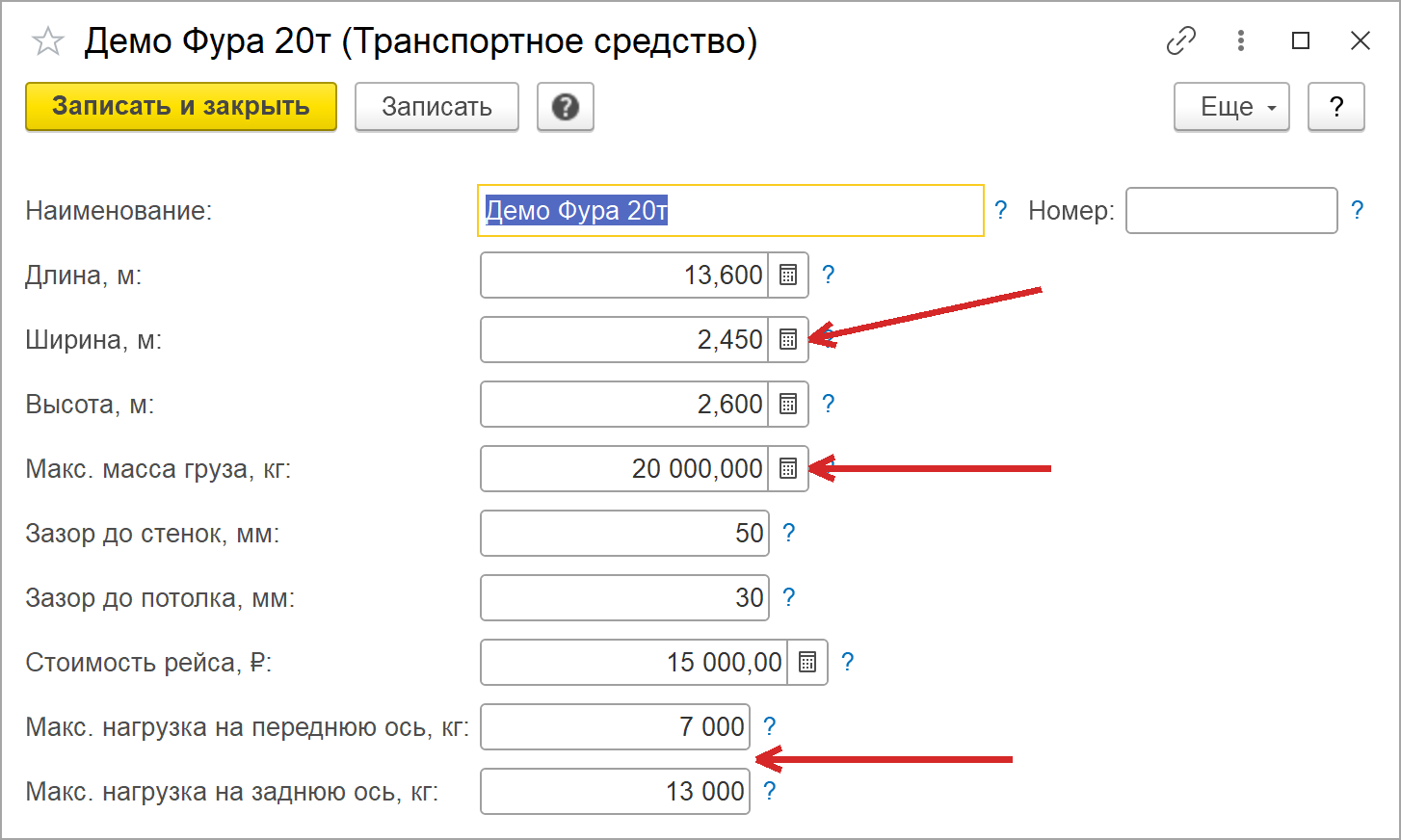

В карточке поля:

• «Наименование», «Номер» и «Описание»;
• «Длина, м», «Ширина, м», «Высота, м»;
• «Макс. масса груза, кг»;
• «Зазор до стенок, мм» и «Зазор до потолка, мм» (переопределяют общие настройки);
• «Стоимость рейса»;
• «Макс. нагрузка на переднюю ось, кг» и «Макс. нагрузка на заднюю ось, кг».

Поле description (описание транспортного средства) — свободный текст: например, «Газель с тентом, борт 3 м». Код присваивается автоматически. По осям расчёт оценивает развесовку и предупреждает, если лимит превышен. «Записать» и «Записать и закрыть» сохраняют карточку.

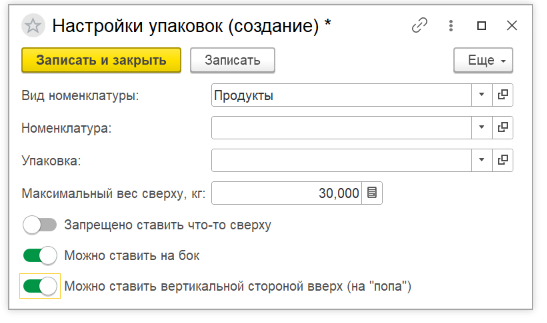

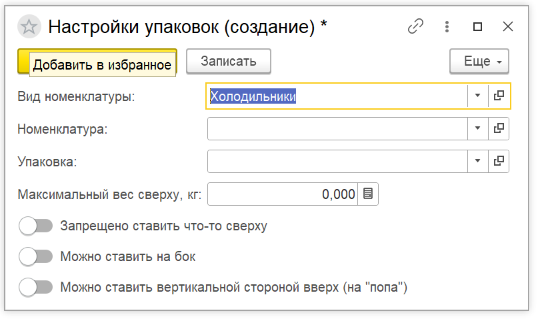

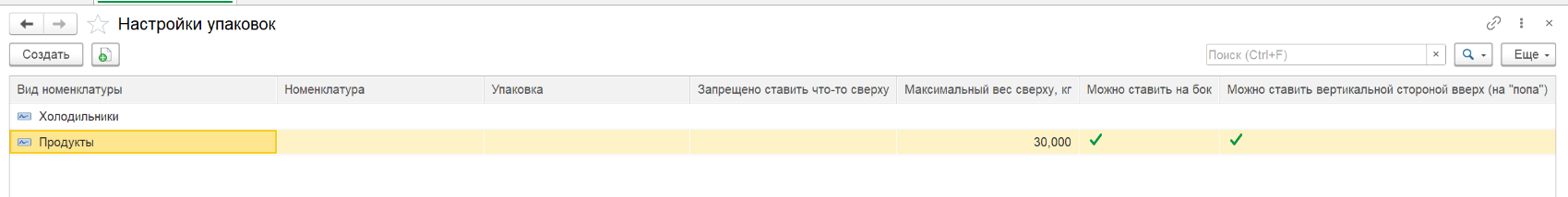

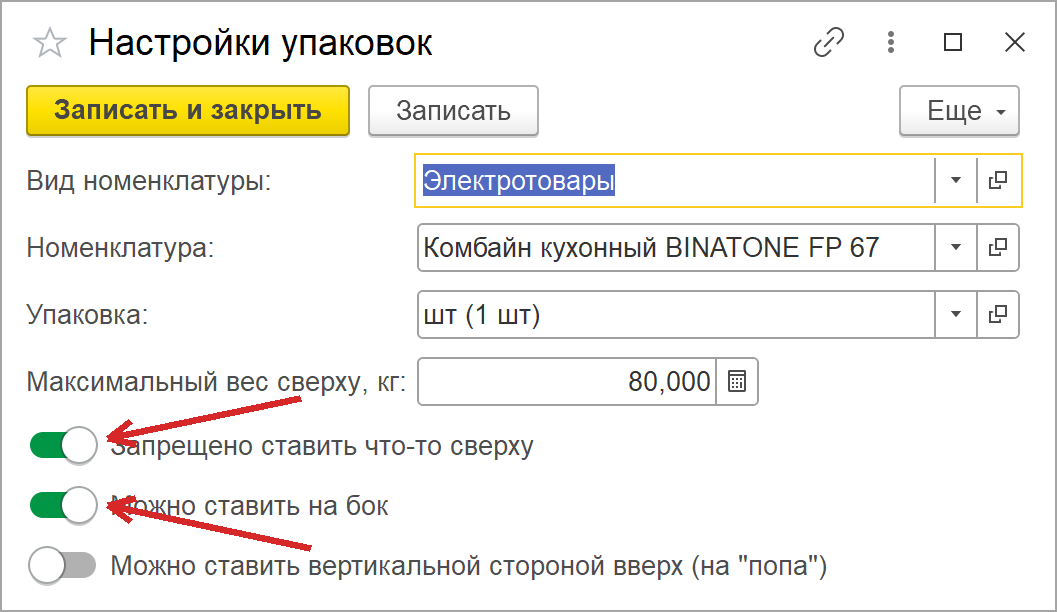

Правила размещения упаковок

Правило привязывают к виду номенклатуры, к товару или к конкретной упаковке. Колонки списка:

• «Вид номенклатуры», «Номенклатура», «Упаковка»;
• «Запрещено ставить сверху»;
• «Максимальный вес сверху, кг»;
• «Ставить на бок»;
• «Ставить вертикальной стороной вверх».

В примере правила заведены для видов «Кондиционеры» и «Электротовары» и для отдельных товаров, например кондиционера ELEKTA, который хранится упаковками по 4 штуки. Для товара без правила действуют общие настройки. При выборе упаковки в правиле без номенклатуры (правило для вида или общее) открывается полный список упаковок, а при заданной номенклатуре — упаковки этого товара.

Доступ к разработке задают две роли:

Расчёт загрузки

Список расчётов

Справочник «Расчёты загрузки» хранит историю. В списке колонки:

• «Код», «Комментарий», «Автор»;
• «Общий вес, кг» и «Всего мест»;
• «Стратегия»;
• «По возможности размещать партию в одном ТС»;
• «Заполнение, %».

В примере отгрузка бытовой техники на Газелях и отгрузка в контейнере посчитаны отдельно: груз один, 1 865 кг и 82 места, а заполнение разное. Так сравнивают варианты до заказа транспорта.

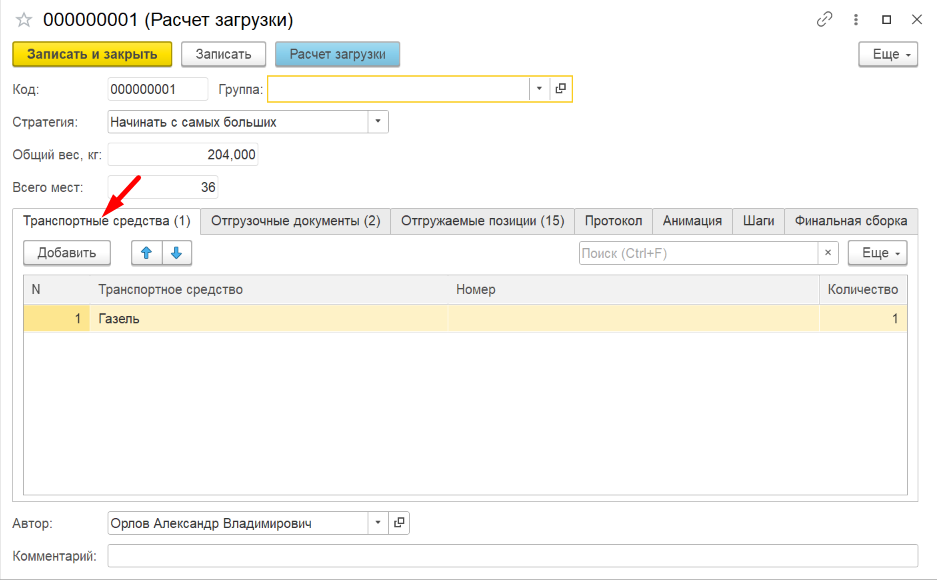

Карточка расчёта

В шапке:

• «Код» и «Группа»;
• «Стратегия»;
• переключатель «По возможности размещать партию в одном ТС»;
• «Общий вес, кг» и «Всего мест» заполняются сами.

Поле code (код расчёта) заполняется автоматически и служит его номером в списке. «Автор» и «Комментарий» помогают найти расчёт среди других. Первая вкладка «Транспортные средства» задаёт машины и их количество. Кнопка «Добавить» над таблицей вносит в расчёт новую строку с машиной. В каждой строке есть служебная колонка line number — порядковый номер строки.

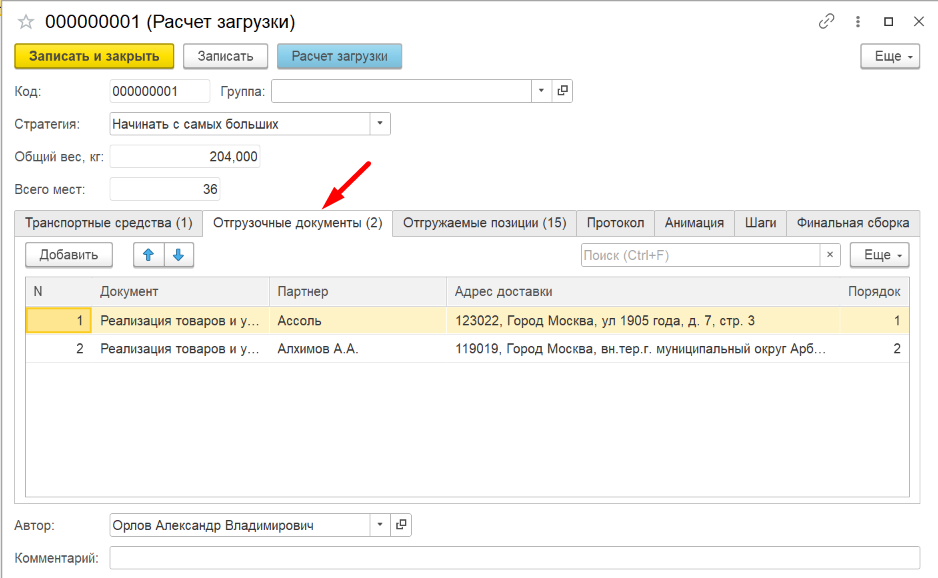

Отгрузочные документы

На вкладке «Отгрузочные документы» собраны заказы клиента и реализации. Колонки:

• «N» — номер строки таблицы;
• «Документ»;
• «Партнёр»;
• «Адрес доставки»;
• «Остановка» — порядок выгрузки при зонировании.

Кнопка «Подбор» открывает отбор документов по типу.

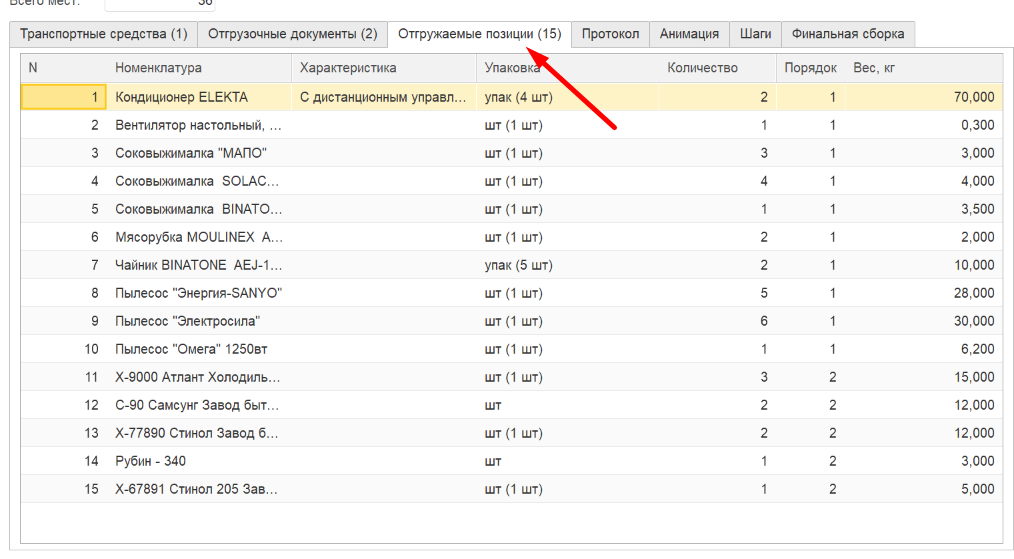

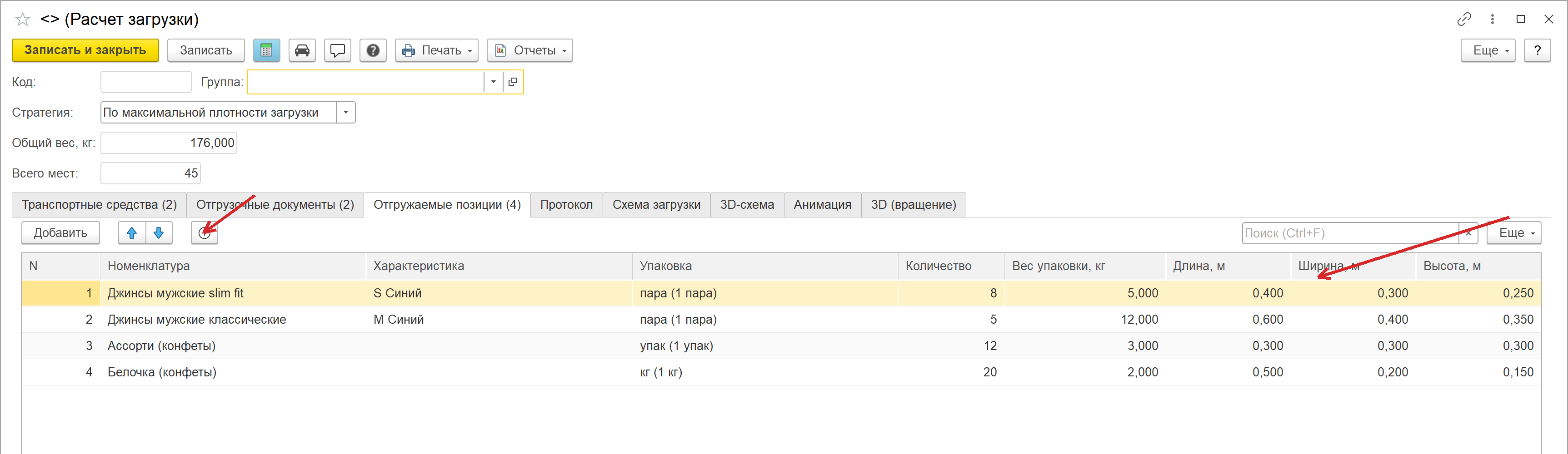

Отгружаемые позиции

Вкладка «Отгружаемые позиции» заполняется сама. Колонки:

• «Номенклатура» и «Характеристика»;
• «Упаковка» и «Количество упаковок»;
• «Остановка»;
• «Вес», «Длина», «Ширина», «Высота».

Упаковка берётся по приоритету:

1. строка документа;
2. регистр «Настройки упаковок»;
3. единица хранения номенклатуры.

Габариты и вес в таблице правят вручную, а кнопка «Заполнить габариты из упаковки» возвращает значения из упаковки. Если упаковка в строке ещё не выбрана и номенклатуры нет, выбор открывает полный список упаковок.

Протокол

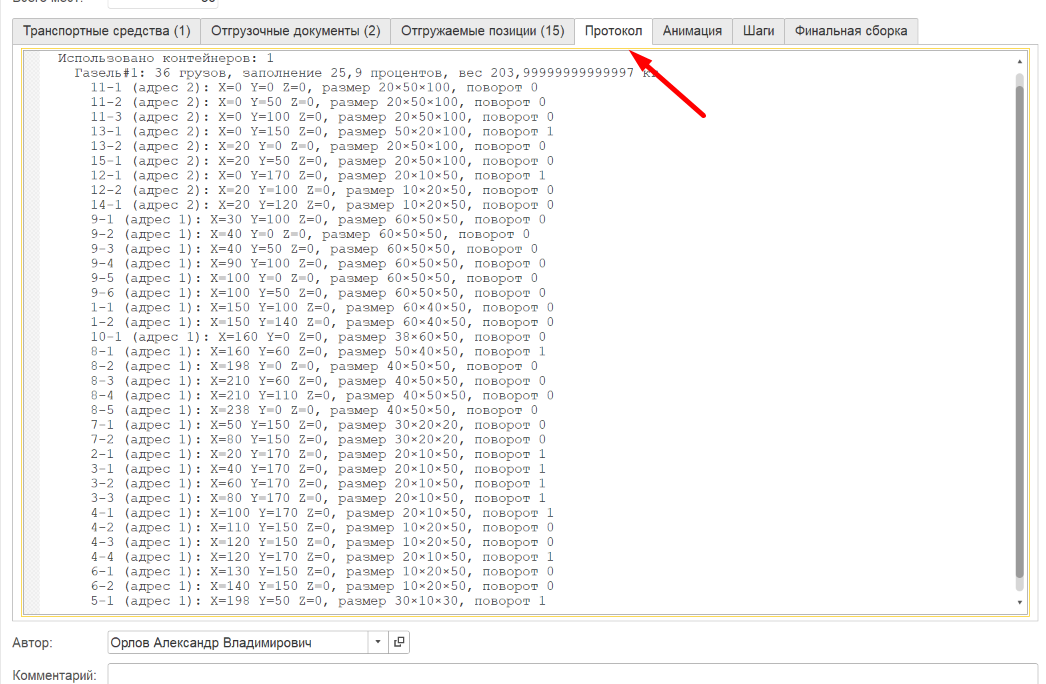

Вкладка «Протокол» содержит текстовый отчёт: какие контейнеры использованы, сколько в каждом заполнено, где лежит каждый груз и что не поместилось.

Вкладка «Схема загрузки»

На кадре вкладка «Схема загрузки» посчитанного расчёта: вверху лист загрузки с числом рейсов и заполнением машины, справа QR-код, ниже таблица размещения с координатами каждого груза. Контейнер в проекциях показывает вкладка «3D-схема».

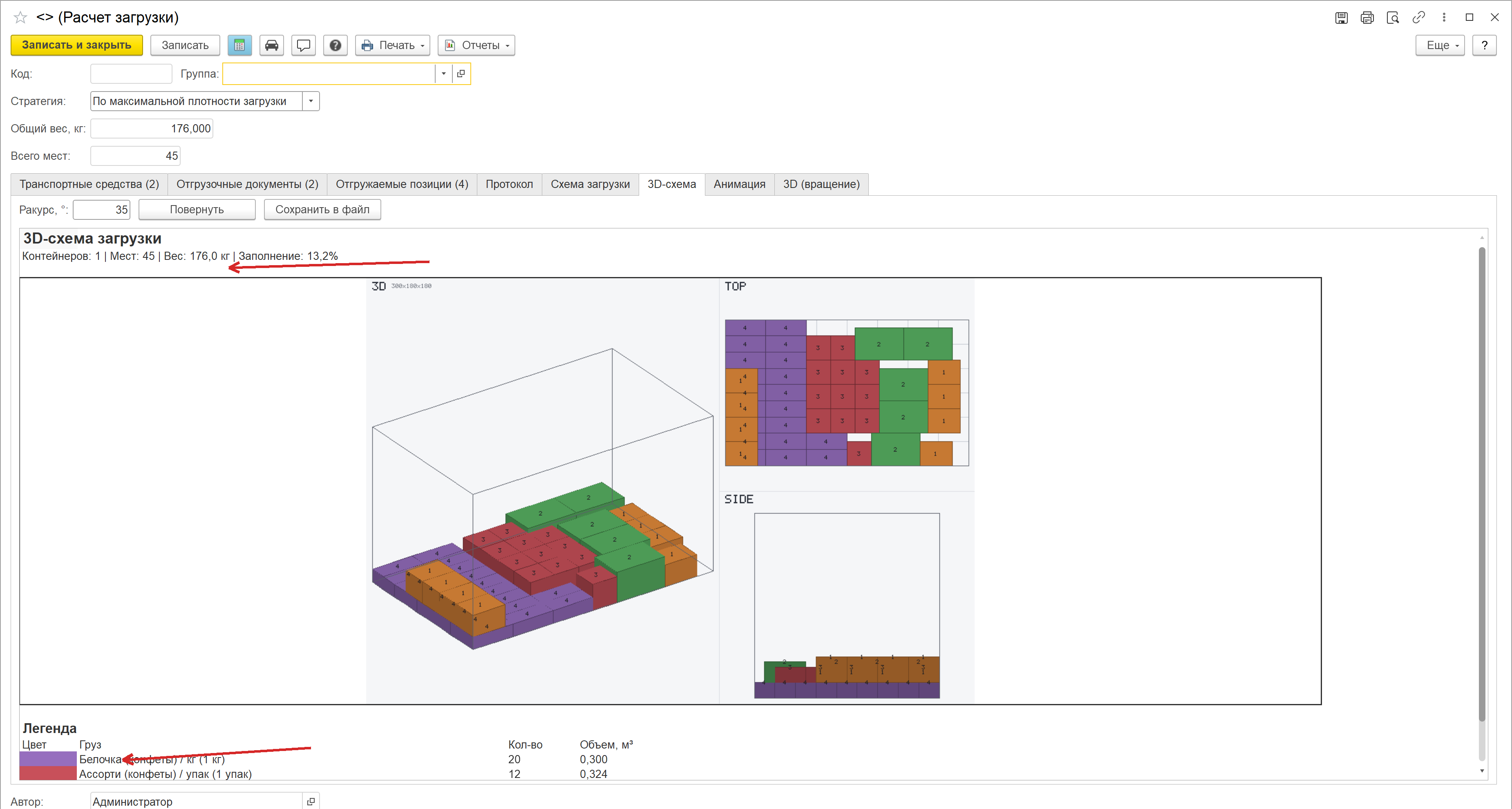

Вкладка «3D-схема»

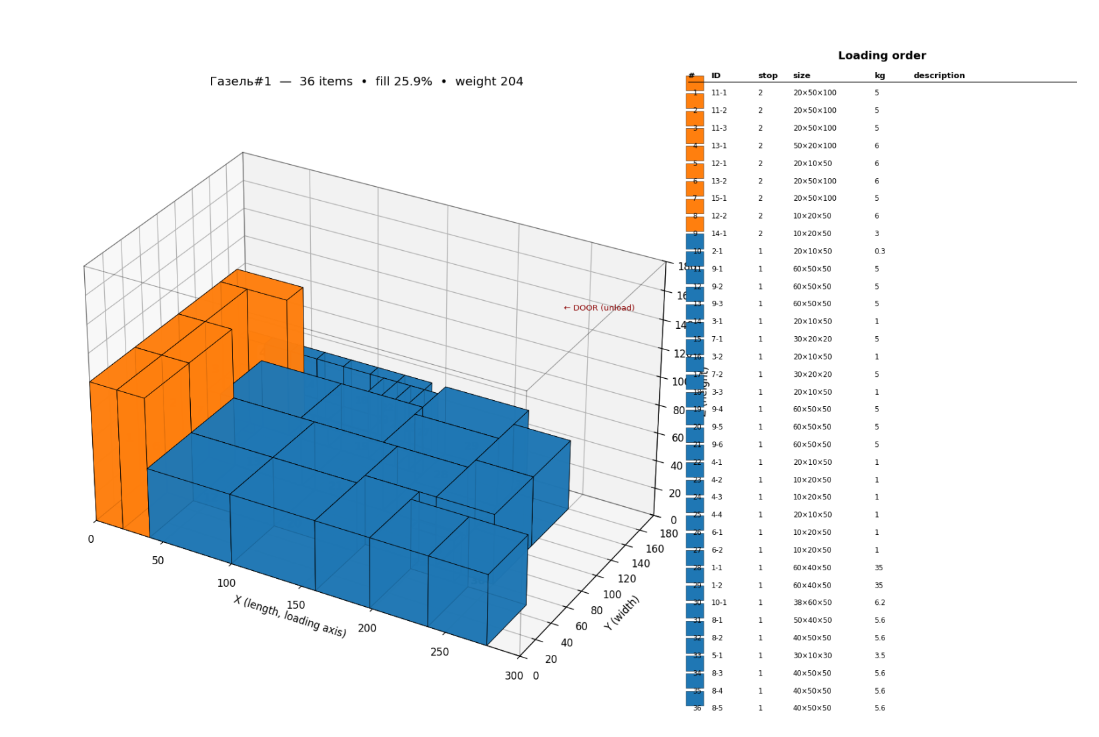

Вкладка «3D-схема» показывает контейнер в объёме. «Ракурс, °» задаёт угол обзора, кнопка «Повернуть» перестраивает картинку, а кнопка «Сохранить в файл» выгружает схему. Если контейнеров несколько, для каждого строится своя картинка, а «Сохранить в файл» отдаёт архив.

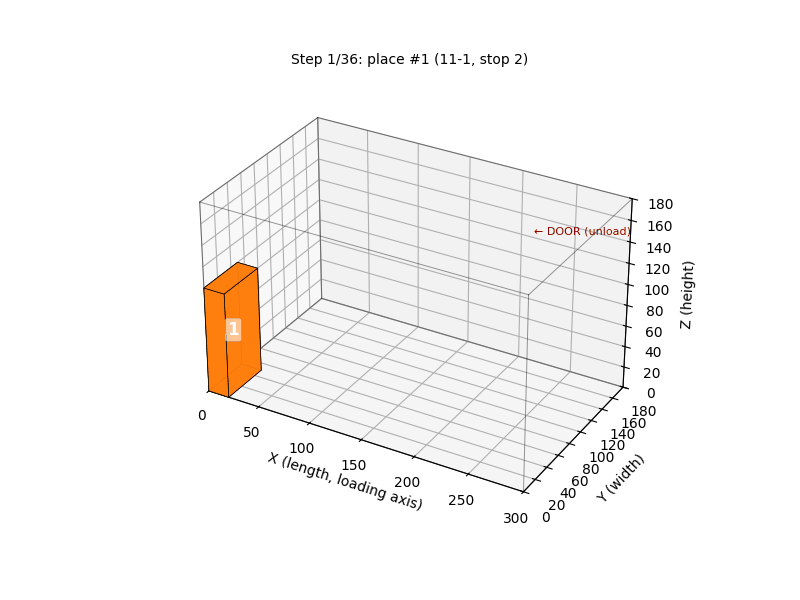

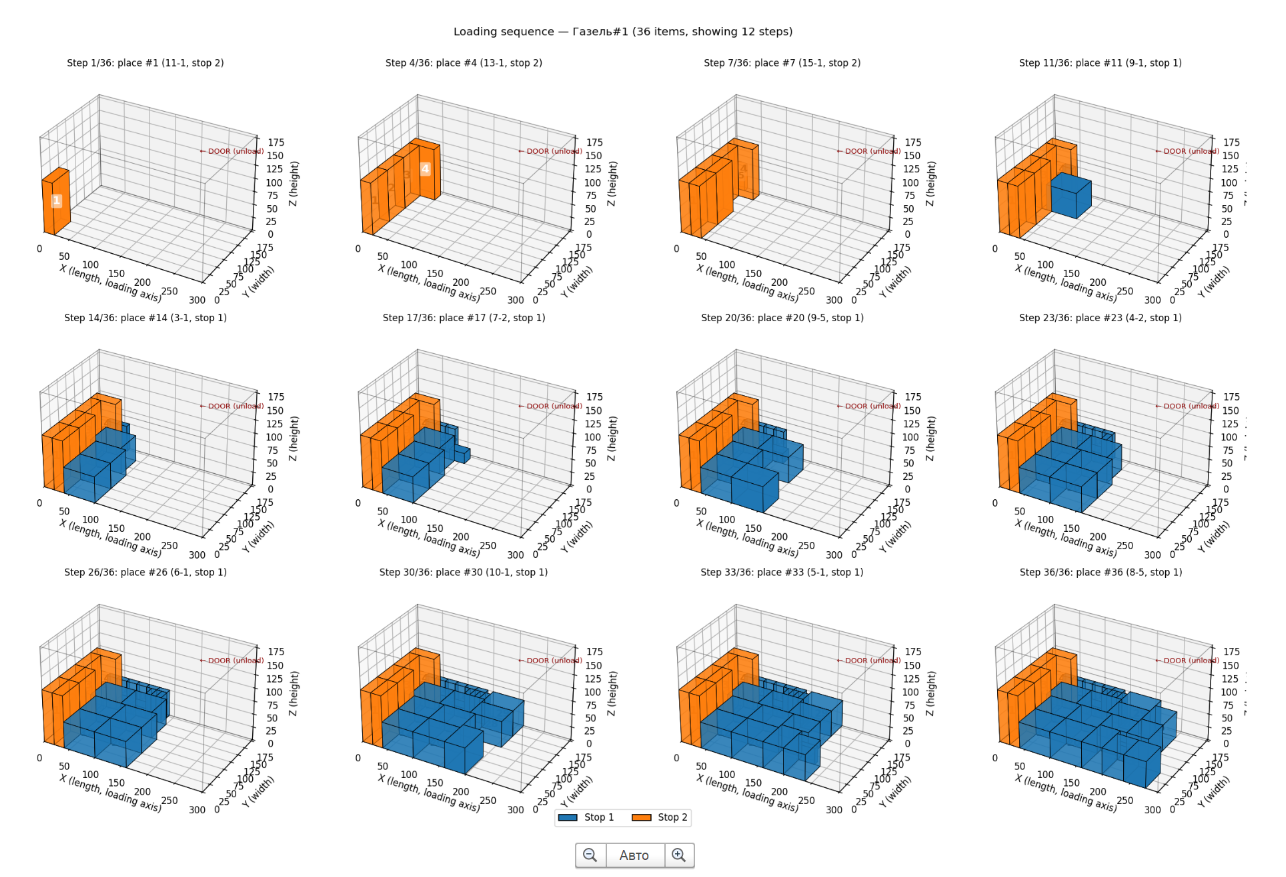

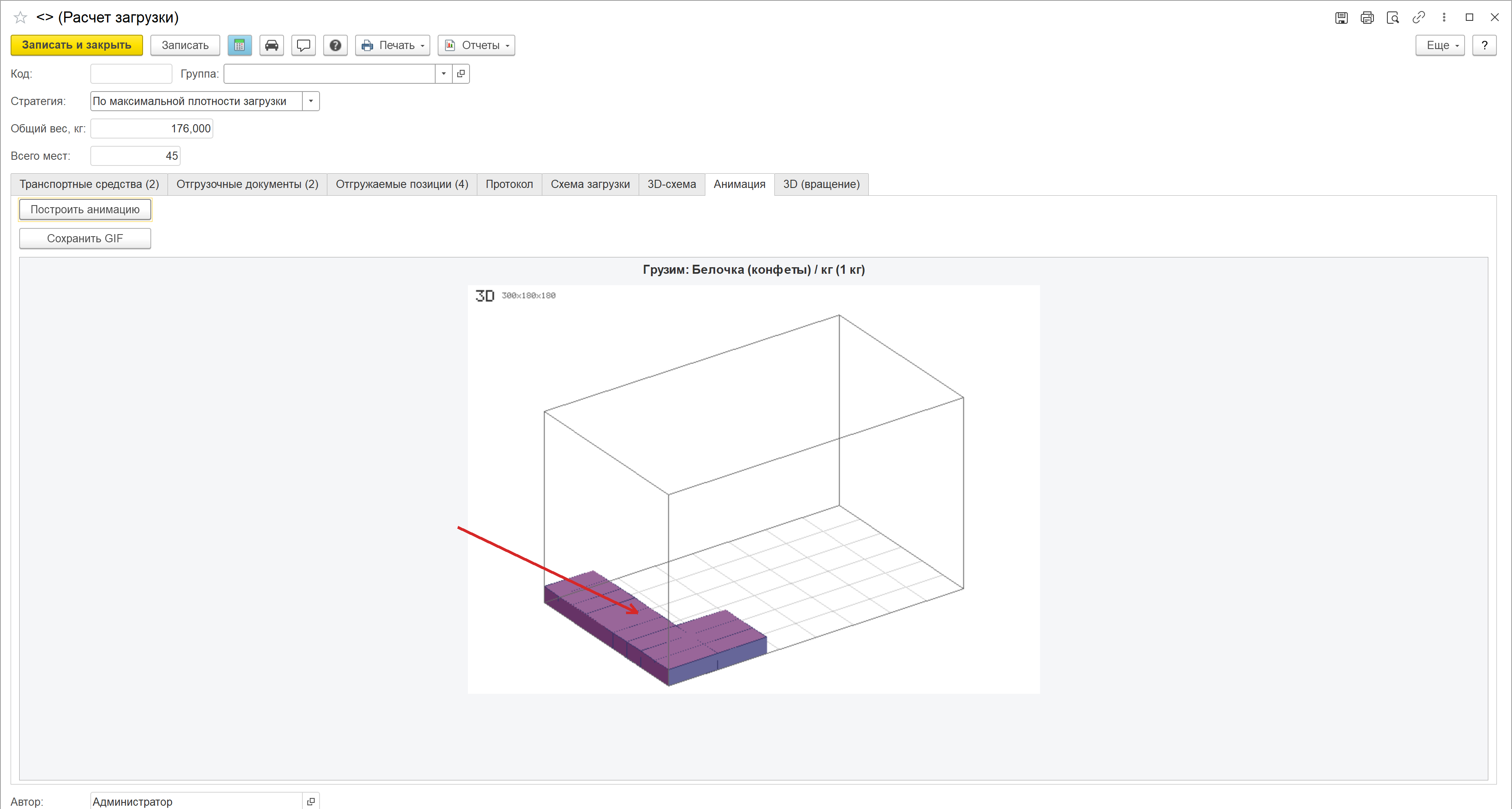

Вкладка «Анимация»

Кнопка «Построить анимацию» собирает пошаговую укладку, «Сохранить GIF» записывает её в файл.

Вкладка «3D (вращение)»

Кнопка «Показать 3D» запускает вращающуюся модель контейнера: груз виден со всех сторон.

Команды и кнопки расчёта

В заказе клиента и реализации команды «Рассчитать загрузку» и «Проверить загрузку» находятся на панели формы документа.

• «Подобрать ТС» предлагает набор машин под груз расчёта.
• «Расчёт загрузки» запускает расчёт.
• «Отправить водителю» передаёт лист загрузки водителю через Green API.
• «Справка» открывает описание формы.
• «Рассчитать загрузку» создаёт расчёт с позициями документа, а «Проверить загрузку» после выбора машины отвечает, помещается ли заказ и сколько машин потребуется.

Порядок работы по шагам:

1. Подключите компоненту OzkPacker и нажмите «Создать типовые ТС» в общих настройках.
2. Заполните габариты и вес упаковок, задайте правила в «Настройках упаковок».
3. Создайте расчёт, добавьте транспортные средства и документы кнопкой «Подбор».
4. Проверьте «Отгружаемые позиции» и нажмите «Расчёт загрузки».
5. Откройте «Схему загрузки», напечатайте «Лист загрузки» и передайте на склад.

Печатные формы

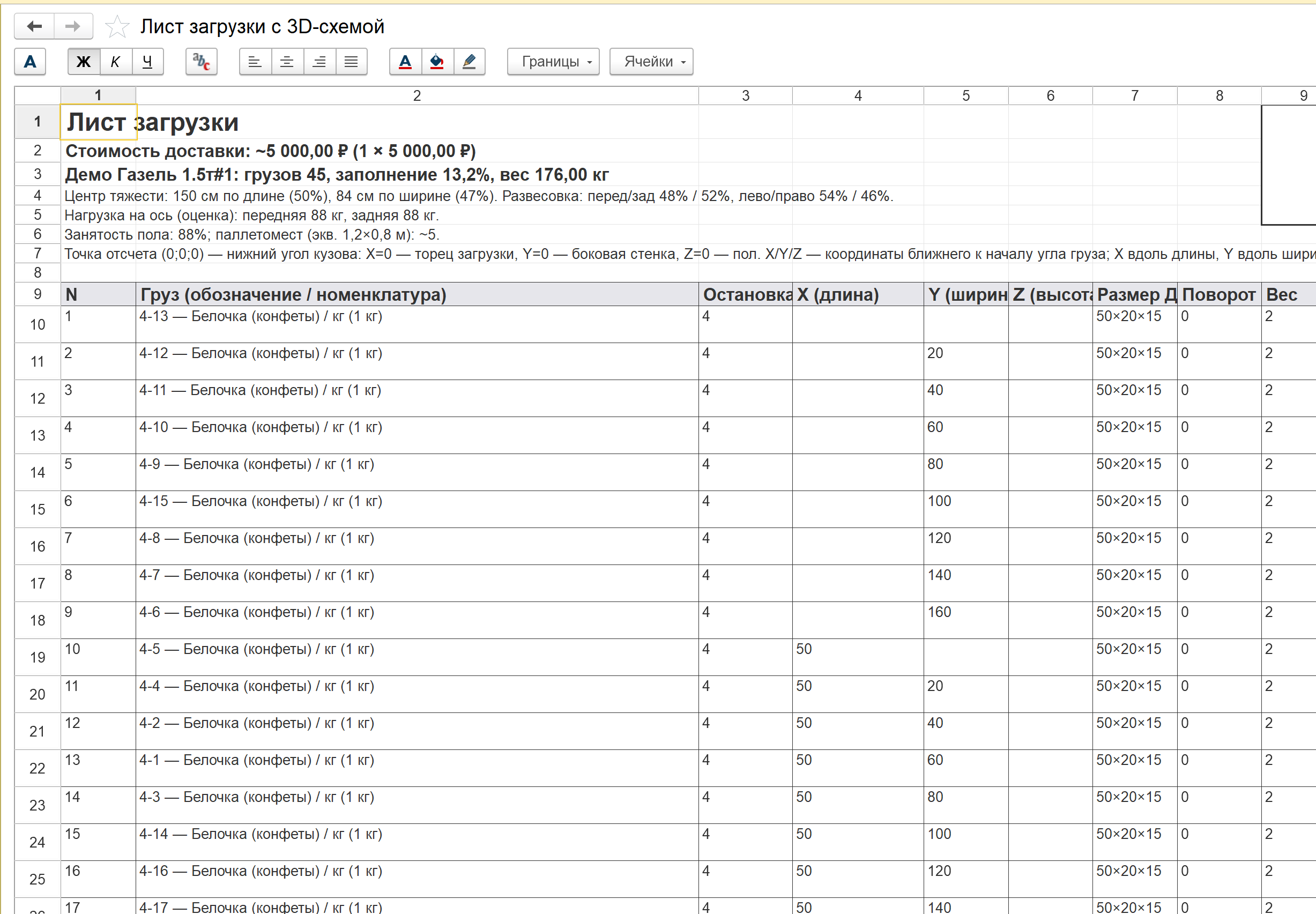

В подменю «Печать» три формы: «Лист загрузки», «Лист загрузки с 3D-схемой» и «Маршрутный лист». Лист с 3D-схемой добавляет картинки каждого контейнера. Маршрутный лист содержит шапку и точки доставки в порядке объезда: остановка, контрагент, адрес, документ.

Вверху листа загрузки указано, сколько рейсов и машин требуется и какова стоимость доставки, затем по каждой машине идут число грузов, заполнение и вес. Ниже расположены оценка центра тяжести, нагрузка на оси и занятость пола. Колонки таблицы:

• «Груз (обозначение / номенклатура)» и «Остановка»;
• «X (длина)», «Y (ширина)», «Z (высота)»;
• размер и «Поворот»;
• «Вес»;
• «Примечания (как размещать)».

Грузчик по таблице видит, что и куда ставить. Если расчёт ещё не выполнен, форма об этом сообщит.

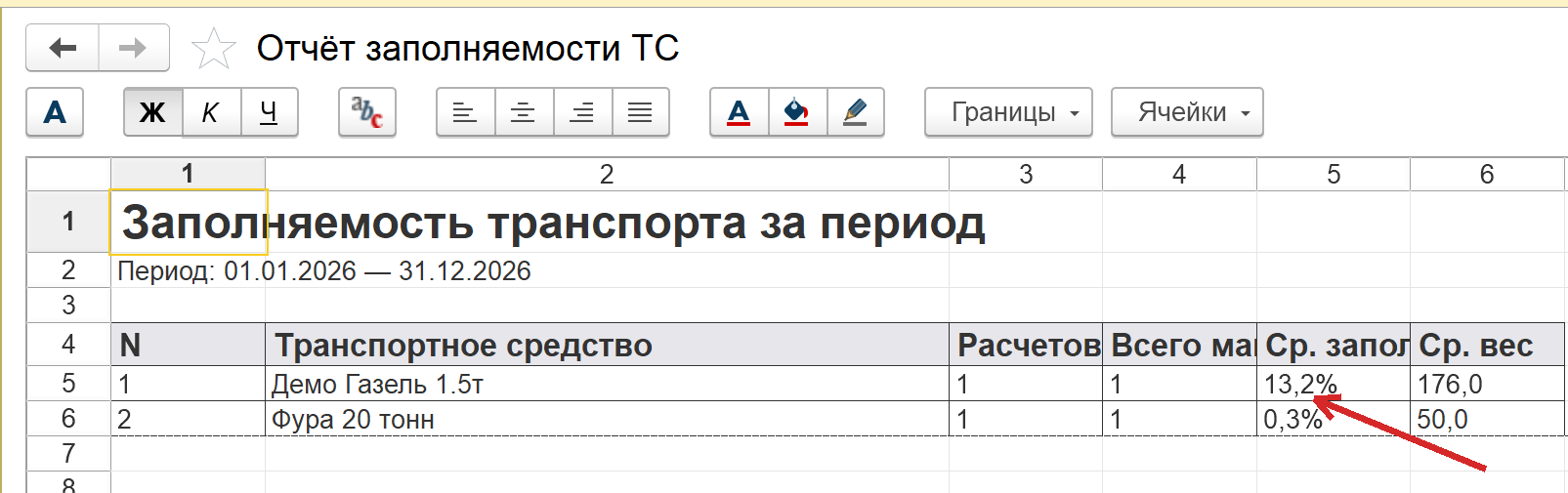

Отчёт «Заполняемость транспорта»

Команда «Заполняемость транспорта» в разделе «Администрирование» спрашивает начало и конец периода и формирует сводку по машинам.

По каждому транспортному средству отчёт показывает число расчётов, число мест, средний процент заполнения и средний вес. В примере Газель заполнена в среднем на 63,7%, контейнер на 36,6%: сразу видно, где машина едет полупустой и где сократить рейсы.

Подключение внешней компоненты

Компонента OzkPacker добавляется из файла OzkPacker.zip в справочник «Внешние компоненты» (раздел «НСИ и администрирование»). В карточке указаны «Идентификатор», «Версия» и «Наименование», переключатель стоит в положении «Используется». Кнопка «Обновить из файла...» загружает новую версию.
